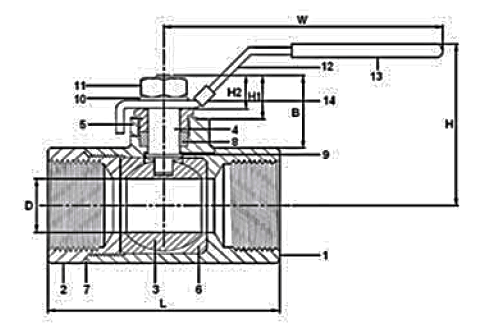

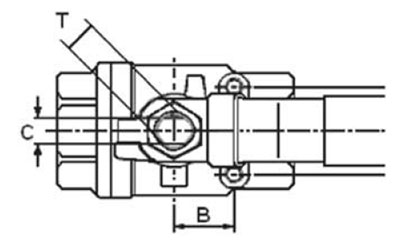

NPS | Part# | D | L | H | H1 | H2 | W | S | B | C | T | Torque | Weight |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/4" | 2006WSW02 | 0.45 | 2.25 | 1.96 | 0.89 | 0.43 | 3.93 | 1.10 | 0.55 | 0.19 | 0.30 | 22.13 | 0.70 |
3/8" | 2006WSW03 | 0.50 | 2.25 | 1.96 | 0.98 | 0.43 | 3.93 | 1.10 | 0.55 | 0.19 | 0.30 | 22.13 | 0.70 |
1/2" | 2006WSW04 | 0.50 | 2.51 | 1.96 | 0.98 | 0.43 | 3.93 | 1.10 | 0.55 | 0.19 | 0.30 | 26.55 | 1.15 |
3/4" | 2006WSW05 | 0.78 | 2.95 | 2.36 | 1.24 | 0.62 | 4.92 | 1.37 | 0.86 | 0.25 | 0.37 | 44.25 | 1.75 |
1" | 2006WSW06 | 0.98 | 3.55 | 2.75 | 1.43 | 0.70 | 6.29 | 1.37 | 0.86 | 0.31 | 0.42 | 61.95 | 2.20 |
1 1/4" | 2006WSW07 | 1.25 | 4.02 | 3.14 | 1.43 | 0.70 | 6.29 | 1.49 | 0.94 | 0.31 | 0.42 | 88.51 | 4.00 |
1 1/2" | 2006WSW08 | 1.49 | 4.55 | 3.54 | 1.67 | 0.80 | 7.48 | 1.49 | 0.94 | 0.35 | 0.49 | 132.76 | 5.00 |
2" | 2006WSW09 | 1.96 | 5.41 | 3.54 | 1.67 | 0.72 | 7.48 | 1.49 | 0.94 | 0.35 | 0.49 | 177.01 | 8.20 |
