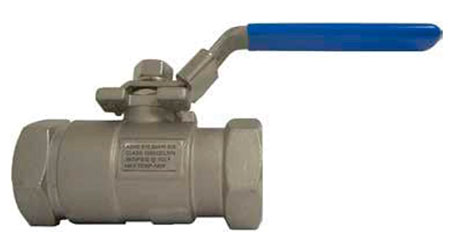

STAINLESS STEEL HIGH PRESSURE BALL VALVE - SERIES: 3000WSW

Stainless Steel High Pressure Ball Valve - 3000 psi

Stainless Steel HIgh Pressure Ball Valve - 3,000 PSI

SPECIFICATIONS:

  • 2-Piece Threaded, Full Port 1/4" — 2"
  • Seal weld construction
  • ASTM A351 CF8M
  • Rating of 3000 CWP
  • NACE MR-01-75 compliant
  • Tested to API 598
  • Locking device handle
  • NPT Threaded Ends comply to ANSI B1.20.1
  • Blowout proof Ball Valve stem
  • Anti-static Ball Valve device
  • Mounting Pad

Dimensions and Sizes:

DIMENSIONS 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Ø 0.39 0.47 0.50 0.75 1.00 1.25 1.50 2.00
L 3.85 3.85 3.85 4.25 5.39 5.39 6.30 6.30
H 2.35 2.35 2.32 2.60 2.85 3.74 5.15 5.47
W 5.70 5.70 5.70 7.48 7.48 8.66 10.00 10.00
ØS 1.42 1.42 1.42 1.65 1.65 1.97 2.76 2.76
SF 0.24 0.24 0.24 0.28 0.39 0.39 0.47 0.59



Torque:

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
FT-LBS 11.00 11.00 11.00 16.00 29.50 40.40 66.40 103.20
