Twin Ferrule Tube Ended Ball Valves

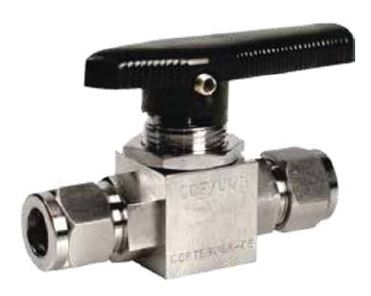

Twin Ferrule Tube Ended Ball Valve
Working Pressure 6000 PSI
NACE MR0175

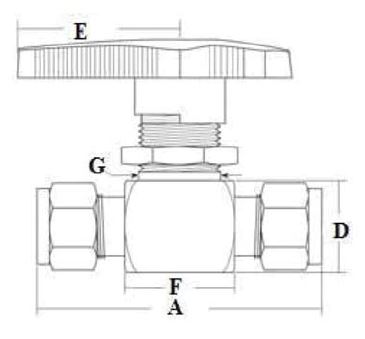

Twin Ferrule Tube Ended Ball Valve Diagram 1

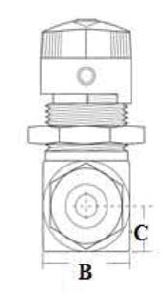

Twin Ferrule Tube Ended Ball Valve Diagram 2

Part Number Description A B C D E F G
TEBV6K-04 1/4" x 1/4" 3 0.98 0.5 1 1.87 0.97 0.78
TEBV6K-06 3/8" x 3/8" 3 0.98 0.5 1 1.87 0.97 0.78
TEBV6K-08 1/2" x 1/2" 3.54 1.18 0.6 1.2 2.325 1.16 0.85

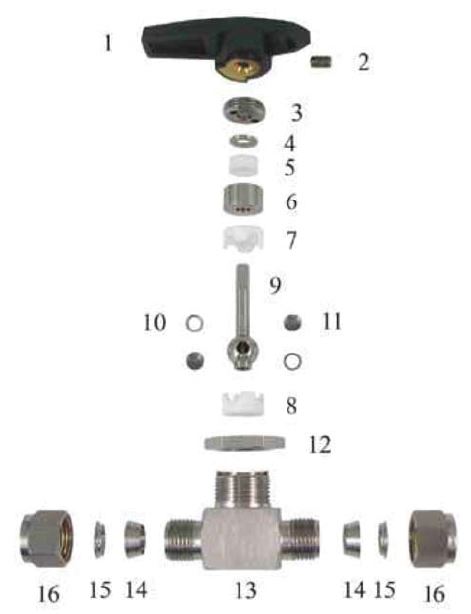

Twin Ferrule Tube Ended Ball Valve Parts

  Part Number Description
1 Handle Nylon W/Brass Insert
2 Set Screw 304 SS
3 Packing Bolt 316 SS
4 Spring 316 SS
5 Packing Gasket Modified PTFE
6 Gland 316 SS
7 Upper Packing Modified PTFE
8 Lower Packing Modified PTFE
9 Ball Stem 316 SS
10 Side Rings 316 SS
11 Side Discs 316 SS
12 Panel Nut 316 SS
13 Body 316 SS
14 Front Ferrule 316 SS
15 Back Ferrule 316 SS
16 Nut 316 SS, Sliver Coated Threads

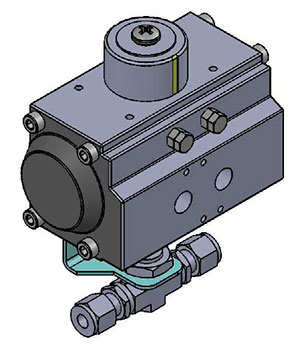

Parker 4A-B2LJ 1/4" Ball Valve with AT040S Actuator

PARKER 4A-B2LJ 1/4" BALL
VALVE WITH AT040S
ACTUATOR

Item No. Part Number Description Qty.
1 50-1.50-2.00-1.88-B-
4A-B2LJ
MOUNTING BRACKET - SS 1
2 AT040S SPRING OPPOSED ACTUATOR 1
3 G2-5-.8-12-188 MOUNTING BOLTS - SS 4
4 4A-B2LJ-SSP 0.25 2WAY BALL VALVE - 316SS 1
5 104575G 4A-B2LJ
LINK-9MM
DRIVE LINK - SS 1
6 F1-A8-32-6-188 MOUNTING SCREWS - 18-8 2

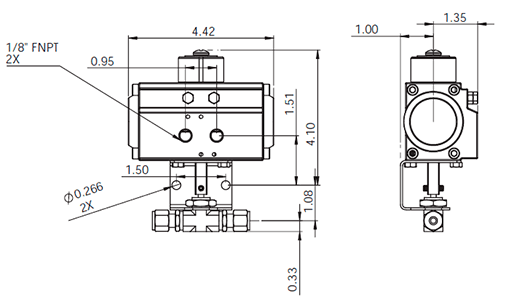

Parker 4A-B2LJ 1/4" Ball Valve with AT040S Actuator

PARKER 8A-B8LJ 1/4"
WITH AT063S ACTUATOR

Item No. Part Number Description Qty.
1 50-2.50B-8AB8LJ MOUNTING BRACKET - SS 1
2 8A-B8LJ-SSP 0.5 2WAY BALL VALVE - 316SS 1
3 104569G 8A-B8LJ LINK - SS 1
4 F1-A10-32-6-188 MOUNTING BOLTS - SS 2
5 G2-6-1.0-12-188 MOUNTING BOLTS - SS 4
6 AT063S SPRING OPPOSED ACTUATOR 1

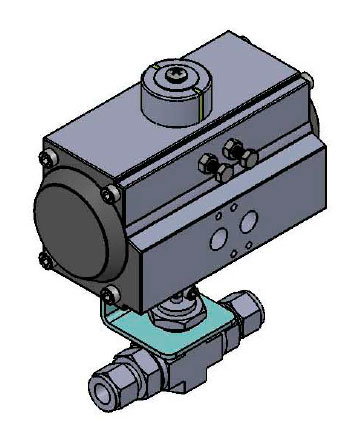

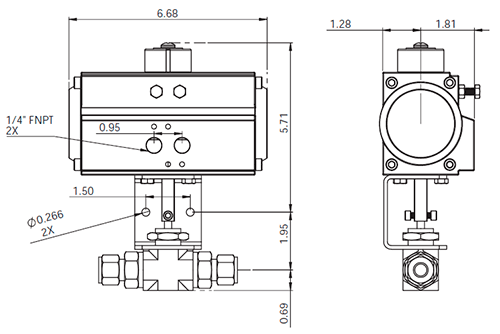

Parker Ball Valve with AT063S Actuator

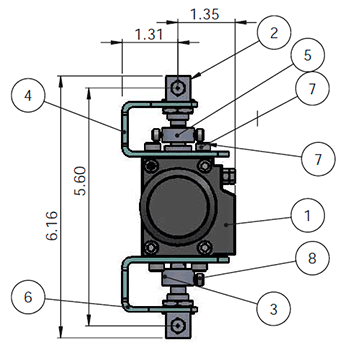

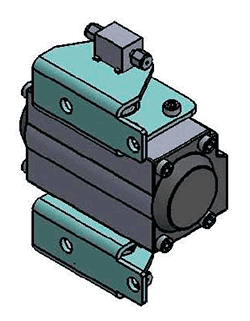

Double Ball Valve Actuator Aseembly Drawing
DOUBLE BALL VALVE ACTUATOR ASSEMBLY



Item No. Part Number Description Qty.
1 AT040S ACTUATOR-NO INDICATOR 1
2 1ZMB2LPFA-SSP- 1/16 TUBE END VALVE 2
3 104561G LOWER LINK FOR ATO40SIZMB2LPFA 1
4 104537G UPPER BRACKET - 18-8 1
5 104562G UPPER LINK FOR AT040S-
1ZMB2LPFA
1
6 104538G LOWER BRACKET - 18-8 1
7 G1-5-.8-12-188 5M X 12 SOCKET HEAD CAP
SCREW-18-8
8
8 F1-A8-32-16-188 8-32 X 1/2" SOCKET HEAD CAP
SCREW - 18-8
3
